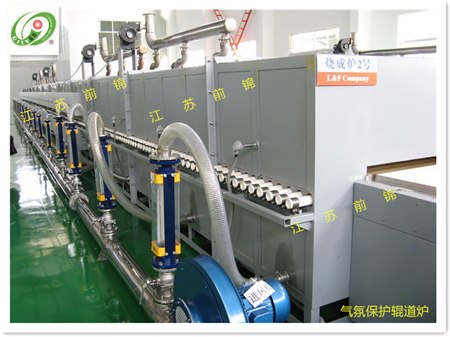

氧化鋯工業窯爐，推板窯圖片

氧化鋁、氧化鋯等工業陶瓷的燒結，一般不外乎就是傳統的箱式爐、燒結爐、梭式窯等窯爐，但是由于這些窯爐的溫場均勻性、產量以及能耗是個致命弱點，所以今天筆者就關于產業化燒結特種陶瓷的雙孔推板窯爐設備做以下詳細介紹。
5.2、電氣部分
5.2.1、全窯共分6個溫區，6個控溫點。降溫區2個測溫點。
5.2.2、控溫儀表采用“日本島電公司智能儀表，儀表設有PID調節、自整定、溫度補償、超溫光報警功能。
5.2.3、控溫方式：采用晶閘管移相調壓三相單控橋控溫，具備手、自動無擾切換功能，變壓器采用節能電爐專用油浸式變壓器。溫度控制系統設有超溫聲光報警、超溫停機（控溫組）、熱電偶斷偶光報警（由溫度儀表實現）、硅鉬棒斷棒聲光報警，所有電氣系統按國家規范電爐專用標準：GB10067.1-4-88電熱設備基本技術條件、JB6205-92電阻爐及溫度控制柜標準、GB5959.1-96電熱設備安全等規范設計。電氣系統設計過流、過電壓、短中保護回路。
5.2.4、電氣控制柜采用立式柜，造型美觀、制造精美、器件布局及布線合理。柜內裝有三相總電表一只，并裝有檢修燈、檢修用220V插座?？刂乒裨O(shè)計有照明燈。
5.2.5、6個控溫區可獨立啟停，實現單溫區換棒操作，防止斷棒全窯停機。溫度控制系統設計有電壓表、電流表，以方便硅鉬棒工作參數調節。
5.2.6、溫度系統設計具備良好的散熱條件。
5.3、推進器部分
5.3.1、推進機采用機械式推進，快進慢退。推桿設計在工作臺上方，軸系設計有推力球軸承。推進機動力采用變頻調速電機+渦輪蝸桿減速器。
5.3.2、推進速度：100～700㎜/h無級可調。
5.3.3、推進系統設有慢進、快進、快退、手動、自動功能；并設有缺相保護、超推力保護、越位報警，工藝時間設定、裝缽聲音提示功能，主要限位開關采用臺灣進口。由于推進機設計有超推力保護功能，使推板窯不易發生倒窯故障。推進機停電時可以手搖。
5.3.4、推進機電氣控制系統按國家電爐規范要求設計制造。
六、設備外觀要求
6.1、窯體造型美觀、顏色為電控奶黃色。
6.2、電窯外壁裝卸掛板(高溫區兩側加纖維棉毯)采用耐高溫粉末涂料靜電噴涂。
七、驗收標準
7.1、供方提供控制柜至爐體4米之內的連接導線，其余的動力線、遠距離的連線由需方自備。
7.2、驗收在需方現場驗收，由供需雙方根據窯爐技術協議試車驗收。
7.3、產品工藝調節由需方完成。
八、質量要求
8.1、設備自驗收合格之日起，保修一年。窯爐爐襯大修保證期2年。
8.2、易損件、推板、加熱元件不在保修范圍之內。
8.3、設備在保修期內，由于設計制造出現的故障由供方免費負責修理；由于需方誤操作造成設備故障，需方承擔費用，供方負責修理。
九、備品備件
9.1、電窯使用說明書壹套（含電氣原理圖及儀表說明書）
9.2、硅鉬棒：2根；硅碳棒2根；推板：5塊。接線鋁帶、瓷夾、塞磚10套。

備注：本文僅供參考，根據客戶要求設計制造，更多規格、參數以及詳細技術方案可來電索取。
