一、概述

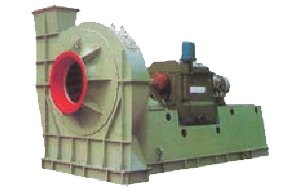

M5-29型煤粉離心通風機是高效、耐磨、節能通風機產品，主要用于向熱電站鍋爐煤粉燃燒系統吹送煤粉。我公司嚴格按電力部對鍋爐風機的要求進行生產，確保產品質量和可靠性。
該系列風機適用于5～30萬千瓦電站鍋爐制粉系統的煤粉輸送，介質溫度不超過250oC，含量不超過150mg/m3，也適用于其它非腐蝕性氣體的輸送。具有靜壓高，耐磨損，高效區域?qū)挼忍攸c(diǎn)。
二、M5－29型離心通風機性能參數表
性能表中提供的參數，其標定工況：大氣壓力為101325Pa，進氣溫度為70℃，介質氣體(空氣)密度為1.02kg/m3。
產品型號 轉 速
r/min 序號 全壓Pa 流量m3/h 電  動  機
     型  號 功率 kW
M5－29№16D 1450 1 9074～8898 30774～35170 Y315M－4 (380V) 132
  2 8652～7956 39567～48359 Y315L1－4 (380V) 160
  3 7308～6622 54954～61548 Y315L2－4 (380V) 200
M5－29№16.5D 1450 1 9650～9201 33750～43394 Y315L1－4 (380V) 160
  2 8868～7042 48215～67500 Y315L2－4 (380V) 200
M5－29№17D 1450 1 10242～9408 36912～52732 Y315L2－4 (380V) 200
  2 8986～7475 58005～73825 Y3553－4 (6000V) 220
M5－29№18D 1450 1 11488～10948 43817～56336 Y3554－4 (6000V) 250
  2 10065～8388 62596～87634 Y3556－4 (6000V) 315
 960 1 5033～4797 29010～37299 Y315S－6  (380V) 75
  2 4621～3679 41443～58020 Y315M－6  (380V) 90
M5－29№19D 1450 1 12802～11752 51533～73619 Y4001－4 (6000V) 355
  2 11223～9339 80981～103066 Y4002－4 (6000V) 400
 960 1 5611～5494 34119～38893 Y315M－6  (380V) 90
  2 5346～4915 48867～53615 Y315L1－6 (380V) 110
  3 4513～4091 60926～68237 Y315L2－6 (380V) 132
M5－29№19.5D 1450 1 13475～12375 55710～79585 Y4002－4 (6000V) 400
  2 11815～9839 87544～111420 Y4004－4 (6000V) 500
 960 1 5913～5632 36883～47422 Y315L1－6 (380V) 110
  2 5427～4318 52691～73767 Y315L2－6 (380V) 132
M5－29№20D 1450 1 14175～13901 60106～68692 Y4002－4 (6000V) 400
  2 13518～12429 77279～94452 Y4004－4 (6000V) 500
  3 11419～10350 107332～120212 Y4005－4 (6000V) 560
 960 1 6220～5709 39794～56849 Y315L2－6 (380V) 132
  2 5445～4542 62534～79588 JS126－6  (380V) 155
M5－29№20.5D 1450 1 14901～14205 64727～83221 Y4004－4 (6000V) 500
  2 13685～10879 92468～129455 Y4501－4 (6000V) 630
 960 1 6533～6396 42854～48976 Y315L2－6 (380V) 132
  2 6229～4768 55098～85708 JS127－6  (380V) 185
M5－29№21D 1450 1 15637～14901 69580～89460 Y4005－4 (6000V) 560
  2 14362～13705 99400～109340 Y4501－4 (6000V) 630
  3 12586～11409 124250～139160 Y4502－4 (6000V) 710
 960 1 6857～6333 46067～59229 JS127－6  (380V) 185
  2 6298～5003 65810～92133 Y3555－6 (6000V) 220

三、風機的結構
風機由葉輪、機殼、進風口以及傳動組等組成。
四、通風機的安裝和使用
⒈安裝前：先對風機各部件進行全面的檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密。葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等等。
⒉安裝時：注意檢查機殼，殼內不應有掉入和遺留的工具和雜物，在一些結合面上，為了防止生銹，減少拆卸困難，應涂上一些潤滑脂或機械油。風機與地基結合面，進出風管道聯接時應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
⒊安裝要求
①按圖紙所示的位置與尺寸進行安裝。為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸。
②安裝后試拔傳動組，檢查是否有過緊或與固定部分碰撞現象。
③全部安裝完畢，總檢合格后，才能進行風機的試運轉。
為了防止電機過載燒毀，在風機啟動時，必須在無載荷（將進風閥門關閉，出風閥門稍關）的情況下進行。如情況良好，遂步打開閥門直至規定的工況為止。在運轉過程中應嚴格控制電流，不得超過額定值。
⒋風機的操作
①風機啟動前，應進行下列準備工作：
a.將進風閥門關閉，出風閥門稍開。
b.檢查風機各部的間隙尺寸，轉動部分與固定部分有無碰撞及磨擦現象。
②風機啟動后，達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時，軸承溫升不得超過周圍環境溫度的40℃；軸承部位的均方根振動速度值不得大于6.3mm/s。如發現風機有強烈的振動、撞聲，軸承溫升迅速上升等現象時，則必須緊急停車。
五、通風機的維護
1.風機維護工作注意事項：
(1)只有在風機設備完全正常的情況下方可運轉。
(2)如果風機設備在檢修后開動時，則需注意風機各部位是否正常。
(3)定期檢查風機及氣體輸送管道內部的灰塵、污垢等雜質，并防止銹蝕。
(4)為確保人身安全，風機的維護工作必須在停車時進行。
2.風機正常運轉中的注意事項：
(1)在風機的開車、停車或運轉過程中，如發現不正?，F(xiàn)象時應立即進行檢查，若是小故障應及時查明原因設法消除。發現大故障立即停車檢修。
(2)除每次檢修后應更換潤滑劑外，正常情況下應根據實際情況更換潤滑劑。
六、通風機主要故障及原因
⒈風機振動劇烈：
(1)機殼或進風口與葉輪摩擦；
(2)基礎的剛度不夠或不牢固；
(3)葉輪鉚釘松動或葉輪變形；
(4)葉輪軸盤孔與軸配合松動；
(5)機殼與支架、軸承座與支架、軸承蓋與軸承座等聯接螺栓松動；
(6)風機進、出氣管道的安裝不良，產生共振；
(7)葉輪變形，葉片磨損，葉片有積灰、污垢及軸彎曲使轉子產生不平衡；
(8)風機軸與電機軸不同心，皮帶輪槽錯位。
⒉軸承溫升過高：
(1)軸承箱振動劇烈；
(2)潤滑劑質量不良、變質或含有灰塵、砂粒、污垢等雜質或填充量不足；
(3)軸承箱蓋和座聯接螺栓的緊力過大或過??；
(4)軸與滾動軸承安裝歪斜，前后兩軸承不同心；
(5)滾動軸承損壞或軸彎曲。
⒊電動機電流過大和溫升過高：
(1)開車時進、出氣管道閘門未開；
(2)電動機輸入電壓過低或電源單相斷電；
(3)受軸承箱劇烈振動的影響；
(4)主軸轉速超過額定值。
機號№ 外形安裝尺寸 基礎尺寸
 A B C D E F H I J K L M N S C1 d h i j k m n r t
16 1138 2757 1077 128 630 — 2400 265 445 1920 259 820 390 345 452 90 880 980 860 1150 — 50 — 240
16.5 1180 2847 1100 137 250 — 2516 602 397 1954 206 600 355 305 470 105 440 520 595 697 — 87 — 167.5
17 1217 2942 1144 95 500 — 2586 590 478 2042 281 600 374 305 490 105 790 890 600 830 — 117 — 287
18 1278 3090 1211 113 630 370 2700 288 564 2062 356 820 390 345
