一、特點和用途
T4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。BT4-72型通風機可作為易燃、易揮發性氣體的通風換氣用，氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。氣體溫度不得超過80oC。
BT4-72型通風機的性能與選用件及地基尺寸與T4-72型一致，可按其樣本選擇。該風機結構基本與T4-72型相同。No3～6A采用B35型法蘭盤與底腳的電動機，No7～12C電動機選用該表中與Y系列對應的YB系列，安裝型式為B3。

二、T4-72型、BT4-72型離心通風機性能參數表
性能表中提供的參數，若無特殊說明均按風機的標準進口狀態來計算，即介質為空氣，壓力為101325Pa，溫度為20℃，密度為1.2kg/m3，相對濕度為50％的標準狀態。
產品型號 轉速r/min 序號 流量m3/h 全壓Pa 電動機
型號 功率kW
T4-72№3A 2900 1 1588～3049 1142～716 Y90S－2(B35) 1.5
1450 1 794～1524 285～179 Y802－4(B35) 0.75
T4-72№3.5A 2900 1 2522～4841 1556～976 Y100L－2(B35) 3
1450 1 1261～2421 388～243 Y90S－4(B35) 1.1
T4-72№4A 2900 1 3764～7226 2036～1275 Y132S1－2(B35) 5.5
1450 1 1882～3613 506～318 Y90S－4(B35) 1.1
T4-72№4.5A 2900 1 5360～10288 2582～1616 Y132S2－2(B35) 7.5
1450 1 2680～5144 641～402 Y90S－4(B35) 1.1
T4-72№5A 2900 1 7352～8318 3195～3145 Y160M1－2(B35) 11
2 9284～14113 3067～1998 Y160M2－2(B35) 15
1450 1 3676～7057 792～497 Y100L1－4(B35) 2.2
T4-72№6A 1450 1 6352～12194 1142～716 Y112M－4(B35) 4
960 1 4206～8073 499～313 Y100L－6(B35) 1.5
T4-72№7C 1800 1 12521～14166 2406～2369 Y160L－4 15
2 15812～24038 2310～1506 Y180M－4 18.5
1600 1 11130～21367 1897～1189 Y160M－4 11
1250 1 8696～16693 1155～724 Y132S－4 5.5
1120 1 7791～14957 927～581 Y112M－4 4
1000 1 6957～13354 738～463 Y100L2－4 3
900 1 6261～12019 598～375 Y100L2－4 3
800 1 5565～10683 472～296 Y100L1－4 2.2
710 1 4939～9482 372～233 Y90L－4 1.5
T4-72№8C 1800 1 18691～23603 3150～3025 Y200L－4 30
2 26058～35882 2913～1970 Y225S－4 37
1600 1 16614～31895 2483～1554 Y180L－4 22
1250 1 12980～24918 1511～947 Y160M－4 11
1120 1 11630～22326 1211～760 Y132M－4 7.5
1000 1 10384～19934 965～605 Y132S－4 5.5
900 1 9346～17941 781～490 Y112M－4 4
800 1 8307～15947 617～387 Y100L2－4 3
710 1 7373～14153 486～305 Y100L1－4 2.2
630 1 6542～12558 382～240 Y100L－6 1.5
T4-72№10C 1300 1 37328～50807 2551～1621 Y225S－4 37
1170 1 24595～45726 2063～1311 Y200L－4 30
1040 1 21862～40645 1627～1035 Y180L－4 22
940 1 19760～36737 1328～845 Y160L－4 15
830 1 17447～32438 1034～658 Y160M－4 11
740 1 15556～28921 822～523 Y132M－4 7.5
660 1 13874～25794 653～416 Y132M2－6 5.5
580 1 12192～22667 504～321 Y132M1－6 4
520 1 10931～20322 405～258 Y132S－6 3
T4-72№12C 1170 1 42500～79015 2980～1892 Y280S－4 75
1040 1 37778～70236 2349～1493 Y250M－4 55
940 1 34145～63482 1916～1218 Y225S－4 37
830 1 30150～40554 1492～1393 Y200L2－6 22
2 45649～56053 1294～949 Y225M－6 30
740 1 26880～49975 1185～754 Y200L1－6 18.5
660 1 23974～44572 942～599 Y180L－6 15
580 1 21068～39170 727～463 Y160L－6 11
520 1 18889～35118 584～372 Y160M－6 7.5
470 1 17072～31741 477～304 Y132M2－6 5.5
420 1 15256～28364 381～242 Y132M1－6 4

三、型式和結構
風機可制成順時針旋轉和逆時針旋轉二種形式。從電動機一端正視，葉輪按順時針方向旋轉稱為順時針旋轉風機，以"順"表示，葉輪按逆時針方向旋轉稱為逆時針旋轉風機，以"逆"表示。
風機的出口位置，以機殼的出風口角度表示。T4－72風機№3～6在出廠時均做成一種形式?！?～6出風口位置調整范圍0°～225°間隔是45°，傳動方式為Ａ；№7～12的出風口位置制成固定的三種：0°、90°、180°，不能調整；№7～12的傳動方式為Ｃ式傳動。

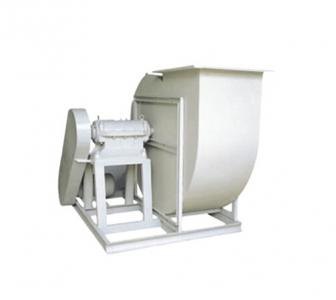

T4－72型風機中的№3～6風機主要由葉輪、機殼、進風口等部分配直聯電動機組成，№7～12除上述部分外還有傳動部分等。
四、風機的安裝與使用
在安裝前首先應準備好安裝用材料及工具，并對風機各部分的機件進行檢查。對葉輪、主軸和軸承等更應特別細致檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。
在安裝操作的過程中必須注意下列幾點：
1．在一些結合面上，為了防止生銹，減少拆卸困難，應涂上一些潤滑脂或機械油。
2．在上結合面的螺栓時，如有定位銷釘應先上好銷釘，再擰緊螺栓。
3．檢查機殼內及其它殼體內部，不應有掉入、遺留的工具和雜物。
安裝要求：
1.安裝風機時，輸氣管道的重量不應加在機殼上，注意進風口與葉輪之間間隙尺寸，而且保持軸向水平位置。
2.安裝進風口管道時，可以直接利用進風口本身的螺栓聯接，此時進風口的固定是靠三個沉頭螺釘。
3.出風口被安裝成某一角度時，后蓋板適當?shù)匦D(zhuǎn)能保持標牌在水平位置，其中№7～12角鋼法蘭面應保持水平。
4.安裝№7～12Ｃ式風機時，需測量風機主軸和電機軸的不平行度。兩軸不平行度允差為0.05mm。
5.風機安裝完后用手或杠桿撥動轉子檢查是否有過緊或碰撞的現象沒有這些現象時方可試轉。
6.電機安裝后，安裝皮帶輪或聯軸器護罩，如進氣口處不接進氣管道時，也需加添防護網或其他安全裝置（用戶自備）。
風機所采用的電機的功率，系指在特定工況下，加上機械損失與應在的儲備量而言，并非出風口全開時所需的功率。如風機的出口或入口不接管路或未加外界阻力而進行空運轉，則電機也有燒毀的危險。為安全起見，應在風機的出口或入口管路中加上閥門，起動電機時將其關閉，運轉后將閥門慢慢開啟，達到規定工況為止，并注意電機電流量是否超過規定值。
7.風機啟動后，達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時軸承溫升不得超過周圍環境溫度的40℃。
五、風機的維護
為了避免由于維護不當而引起人為故障及事故發生，預防風機及電機各方面的自然故障及事故的發生，從而充分發揮設備的效能，延長設備的使用壽命，必須加強風機的維護。
㈠風機維護工作制度
風機維護人員必須注意下列各點：
1.只有在風機設備完全正常的情況下方可運轉。
2.如風機設備在檢修后開動時，則需注意風機各部位是否正常。
3.定期清除風機及氣體輸送管道內部的灰塵、污垢及水等雜質，并防止銹蝕。
4.對風機設備的清理，不許在運轉中進行。
㈡風機正常運轉中的注意事項
⒈如發現流量過大，不符使用要求，或短時間內需要較小的流量，可利用節流裝置進行調節。
⒉對溫度計及油標的靈敏性定期檢查，并應控制軸承箱油位在規定的允許范圍內。
⒊在風機的開車、停車或運轉過程中，如發現不正?，F(xiàn)象時，應立即進行檢查。
⒋對檢查發現的小故障，應及時查明原因，設法消除或處理，如小故障不能消除，或發現大故障時，應立即進行檢修。
⒌除每次拆修后，應更換潤滑油外，還應定期更換潤滑油。
㈢風機的主要故障及原因
在風機的運轉過程中，可能發生某些故障，對于所產生的故障，必須迅速查明原因，及
