一、概述

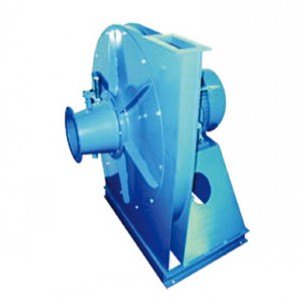

XQⅠ型、XQⅡ型高壓離心通風機是專為水泥窯系統設計的斜槽風機。該風機還可作為各種化鐵爐、熔爐、鍛冶爐的鼓風機，也適用于輸送空氣及無腐蝕性，不自然，不含有粘性物質的氣體。輸送介質溫度不超過80℃，介質中所含的塵土及硬質顆粒不大于150mg/m3。
二、型式
該型風機有XQⅠ№4.8A、XQⅠ№5.4A、XQⅡ№4.7A共計三種機號。
風機制成單吸入，有順時針旋轉和逆時針旋轉二種型式。從電動機一端正視，葉輪按順時針方向旋轉稱為順時針旋轉風機，以“順”表示，葉輪按逆時針方向旋轉稱為逆時針旋轉風機，以“逆”表示。風機出口位置以機殼出口角度表示，“順”“逆”風機均可制成0°、45°、90°、135°、180°五種角度。
該型風機傳動方式為A式電動機直聯傳動。
三、結構特點
XQⅠ型、XQⅡ型風機主要由機殼組、葉輪組、進風口組、前蓋板組、機座、電動機等零部件組成。
1、機殼組：用普通碳素結構鋼焊接成蝸形殼體。
2、葉輪組：葉片為前向彎曲葉型，葉輪成型后經靜、動平衡校正，因此運轉平穩可靠。
3、進風口：用普通碳素結構鋼制作成收斂式流線型整體結構，流動性能好。
四、性能與選擇
風機性能一般均指在標準狀態下輸送氣體的性能。XQⅠ型、XQⅡ型風機性能表中的性能參數是按溫度t=20℃，大氣壓力P=101300Pa，空氣密度ρ=1.2kg/m3狀態下的進行計算的。若使用條件與上述條件不符合，性能參數應按相關公式計算。
五、安裝與調試
1.安裝前，應對風機各部件進行全面檢查，機件是否完整，各部聯接是否緊密，葉輪與機殼的旋轉方向是否一致，主要機件有無損傷，傳動是否靈活等，如發現問題，應立即予以修好和調整。
2.安裝時，注意檢查機殼內不應有掉入、遺留的工具和雜物等。在一些接合面上，為了防止生銹，減少拆裝困難，應涂上一些潤滑脂或機械油。風機機座與地基結合面及進、出風口管道聯接時應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
3.風機安裝后，用手或杠桿試撥動葉輪，檢查是否有過緊，或與固定部分碰撞現象，發現過緊或碰撞之處必須調整好。
4.風機的試運轉
全部安裝完畢在總檢合格后，方能進行風機試運轉，為了防止電機因過載燒毀，在風機啟動和試運轉時，必須在無載荷（將進風閥門關閉，出風閥門稍開）的情況下進行，如情況良好，然后逐步開啟閥門直到規定的工況為止。如無異常現象發生，方可正式使用。
通風機所選用的功率，系指在特定工況下，如機械損失和應有的儲備量而言。在運轉過程中嚴格控制電流，不得超過電機額定值，否則會燒毀電機。
六、風機的維護、保養
為了避免由于維護不當而引起人為故障發生，預防風機及電機各方面自然故障的發生，確保風機的正常運轉，充分發揮設備的效能，延長風機使用壽命，必須加強對風機的維護。
1.維護工作注意事項
(1)只有風機設備完全正常的情況下方可運轉。
(2)如果風機設備在檢修后開動，則應注意風機各部位是否正常。
(3)定期清除風機及氣體輸送管道內部的灰塵、污垢等雜質，并防止銹蝕。

(4)為了確保人身安全，風機的維護必須在停車時進行。
2.風機正常運轉中的注意事項
(1)在風機的開車、停車或運轉過程中如發現不正?，F(xiàn)象時，應立即進行檢查。
(2)對于檢查發現的小故障，應及時查明原因，設法消除或處理，如小故障不能消除，或發現大故障時，應立即停車進行檢修。

七、風機主要故障及原因
1.風機振動劇烈
(1)機殼或進風口與葉輪摩擦；
(2)機座的剛度不夠或不牢固；
(3)葉輪鉚釘松動或軸盤變形；
(4)葉輪軸盤孔與軸配合松動；
(5)機殼與機座聯接螺栓松動；
(6)風機進出口管道安裝不良，產生共振；
(7)葉片磨損，葉片上有積灰、污垢，軸彎曲使轉子產生不平衡。
2.電動機電流過大和溫升過高
(1)開車時進氣管道內閥門未關嚴，即帶負荷啟動；
(2)流量超過規定值，或風管漏氣；
(3)風機輸入的氣體密度過大或溫度過低使壓力過大；
(4)電動機輸入電壓過低或電源單相斷電；

八、訂貨須知
訂貨時須注明風機的型號、機號、轉速、流量、壓力、出風口角度、旋轉方向及電機型號、功率。
風機進口調節門根據用戶的實際需要可選配，但須在訂貨合同中注明
九、風機性能表

型號 機號№ 傳動方式 轉速r/min 序號 流量m3/h 全壓Pa 所需功率kW 電動機
        型號 功率/kW
XQⅠ 4.8 A 2540 1 232 5028 0.73 Y801-2 0.75
    2 325 5269 0.92 Y802-2 1.1
    3 418 5422 1.16 Y90S-2 1.5
    4 511 5466 1.38
    5 604 5419 1.63 Y90L-2 2.2
    6 697 5226 1.91
    7 790 5082 2.20 Y100L-2 3
    8 883 4828 2.44
XQⅠ 5.4 A 2840 1 330 6363 1.32 Y90S-2 1.5
    2 463 6669 1.66 Y90L-2 2.2
    3 595 6862 2.09
    4 727 6918 2.49 Y100L-2 3
    5 860 6858 2.94
    6 992 6690 3.44 Y112M-2 4
    7 1125 6422 3.96
    8 1257 6110 4.40 Y132S1-2 5.5
XQⅡ 4.7 A 2840 1 585 5187 1.44 Y90S-2 1.5
    2 747 5287 1.77 Y90L-2 2.2
    3 908 5416 2.13
    4 1069 5469 2.48 Y100L-2 3
    5 1231 5416 2.85
    6 1392 5351 3.24 Y112M-2 4
    7 1554 5187 3.62

十、外形及安裝尺寸


型號 機號№ 進口尺寸 出口尺寸
  D1 D2 D3 n1×d1 A1 A2 A3 A4 A5 A6 x y n2×d2
XQⅠ 4.8 150 132 108 8×Φ7 61 88 115 69 96 125 2 2 8×Φ7
XQⅠ 5.4 166 146 122 8×Φ7 69 100 123 78 110 134 2 2 8×Φ7
XQⅡ 4.7 225 200 175 8×Φ7 132 162 186 60 92 116 2 2 8×Φ7


型號 機號№ 外形尺寸 基礎尺寸 地腳螺栓（4套） 重量（注：不包括電動機）
  E F G K M N a b d 規格
XQⅠ 4.8 80 297 612 289 675 370 200 250 300 M12×300 55
XQⅠ 5.4 90 334 688 325 824 480 200 330 300 M12×300 70
XQⅡ 4.7 92 293 636 296 729 410 200 330 300 M12×300 65
