一、用途和特點
Y9-38型、Y8-39型鍋爐離心引風機是國內**新型的一種高效節能風機，它廣泛適用于燃用各種煤質并配有除塵裝置的（1～35T/h）工業鍋爐配套而設計的。該風機具有效率高，高效區工作范圍寬廣，運行經濟，平穩可靠，噪聲低等優點。該引風機輸送的介質為煙氣，輸送****溫度不得超過250℃，引風機進口前必須配置除塵效率不低于85%的除塵裝置，利于提高引風機的使用壽命。

二、Y9-38型、Y8-39型鍋爐離心引風機性能參數表
性能表中提供的參數。引風機性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m3的煙氣介質計算。


產品型號 轉速r/min 序號 全壓Pa 流量m3/h 電 動 機
型 號 功率kW
Y9-38№4D 2900 1 2323～2450 3297～4946 Y132S1－2 5.5
2 2421～2283 5495～6594 Y132S2－2 7.5
Y9-38№4.5D 2900 1 2940～3058 4695～7824 Y160M1－2 11
2 2999～2891 8607～9389 Y160M2－2 15
Y9-38№5D 2900 1 3636～3851 6440～8587 Y160M2－2 15
2 3832～3567 9660～12880 Y180M－2 22
Y9-38№5.6D 2900 1 4557～4802 9048～13571 Y200L1－2 30
2 4733～4635 15079～16589 Y200L2－2 37
3 4479 18095 Y225M－2 45
Y9-38№6.3D 1450 1 1441～1519 6441～9662 Y132M－4 7.5
2 1499～1421 10735～12882 Y160M－4 11
Y9-38№7.1D 1450 1 1833～1931 9220～10756 Y160M－4 11
2 1940～1862 12293～16903 Y160L－4 15
3 1803 18439 Y180M－4 18.5
Y9-38№8D 1450 1 2323～2460 13189～17585 Y180M－4 18.5
2 2450～2283 19783～26378 Y200L－4 30
Y9-38№9D 1450 1 2940～3097 18779～28168 Y225S－4 37
2 3058～2891 31298～37558 Y250M－4 55
Y9-38№10D 1450 1 3636～3832 25760～30053 Y250M－4 55
2 3851～3773 34346～42933 Y280S－4 75
3 3695～3507 47226～51519 Y280M－4 90
Y9-38№11.2D 960 1 1999～2117 23961～31947 Y225M－6 30
2 2107～2087 35941～39934 Y250M－6 37
3 2038～1960 43928～47921 Y280S－6 45
1450 1 4557～4831 36190～48254 Y315S－4 110
2 4802～4733 54286～60317 Y315M－4 132
3 4015～4479 66349～72381 Y315L1－4 160
Y9-38№12.5D 730 1 1441～1529 25329～33773 Y225M－8 22
2 1519～1411 37994～50659 Y280S－8 37
960 1 2489～2636 33310～44413 Y280M－6 55
2 2617～2528 49965～61068 Y315S－6 75
3 2240 66620 Y315M－6 90
Y9-38№14D 730 1 1803～1901 35586～53379 Y280M－8 45
2 1872～1833 59310～65241 Y315S－8 55
3 1774 71172 Y315M－8 75
960 1 3126～3303 46798～62397 Y315M－6 90
2 3293～3175 70197～85796 Y315L2－6 132
3 3067 93596 Y355M1－6 160
Y9-38№16D 730 1 2362～2499 53120～70826 Y315M－8 75
2 2479～2401 78679～97386 Y315L2－8 110
3 2313 106239 Y355M2－8 132
960 1 4077～4292 69856～104784 Y355M3－6 200
2 4234～4145 116426～128069 Y355L3－6 250
3 4802 139712 JS137－6 280
Y8-39№4D 2900 1 2107～2146 3242～5660 Y132S1－2 5.5
2 2058～1940 6265～6869 Y132S2－2 7.5
Y8-39№4.5D 2900 1 2666～2793 4616～6338 Y132S2－2 7.5
2 2803～2460 7199～9781 Y160M1－2 11
Y8-39№5D 2900 1 3393～3459 6333～9875 Y160M2－2 15
2 3371～3028 11055～13417 Y180M－2 22
Y8-39№5.6D 2900 1 4126～4224 8897～15562 Y200L1－2 30
2 4028～3802 17190～18849 Y200L2－2 37
Y8-39№6.3D 1450 1 1303～1372 6334～8696 Y132S－4 5.5
2 1372～1205 9876～13419 Y132M－4 7.5
Y8-39№7.1D 1450 1 1656～1744 9066～14137 Y160M－4 11
2 1695～1529 15827～19208 Y160L－4 15
Y8-39№8D 1450 1 2107～2205 12969～17805 Y180M－4 18.5
2 2215～2156 20223～22641 Y180L－4 22
3 2088～1940 25059～27477 Y200L－4 30
Y8-39№9D 1450 1 2666～2803 18466～28794 Y225S－4 37
2 2704～2460 32237～39122 Y225M－4 45
Y8-39№10D 1450 1 3393～3450 25330～34776 Y250M－4 55
2 3459～3028 39498～53666 Y280S－4 75
Y8-39№11.2D 960 1 1813～1901 23561～36740 Y225M－6 30
2 1852～1666 41132～49918 Y280S－6 45
1450 1 4126～4341 35587～55492 Y315S－4 110
2 4224～3802 62127～75397 Y315M－4 132
Y8-39№12.5D 730 1 1303～1362 24907～34195 Y225M－8 22
2 1372～1205 38838～52770 Y250M－8 30
960 1 2254～2372 32755～51075 Y280M－6 55
2 2303～2078 57182～69396 Y315S－6 75
Y8-39№14D 730 1 1637～1715 34993～48041 Y280S－8 37
2 1725～1676 54565～61089 Y280M－8 45
3 1597～1509 67613～74134 Y315S－8 55
960 1 2822～2969 46018～71756 Y315M－6 90
2 2891～2764 80337～88916 Y315L1－6 110
3 2607 88916 Y315L2－6 132
Y8-39№16D 730 1 2136～2234 52234～71711 Y315M－8 75
2 2244～2185 31450～91189 Y315L1－8 90
3 2087～1970 100927～110666 Y315L2－8 110
960 1 3695～3871 63692～94305 Y355M1－6 160
2 3881～3783 107112～119919 Y355M3－6 200
3 3606～3401 132726～145533 Y355L3－6 250

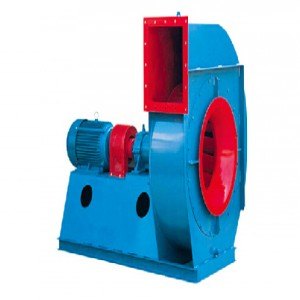

三、型式和結構
⒈引風機進氣方式為單吸入，其中機號分為№4～№16各13個規格。
⒉引風機可制成順時針旋轉或逆時針旋轉兩種型式。從電動機一端正視，葉輪工作時順時針旋轉稱為順時針旋轉風機，以"順"表示；逆時針旋轉稱為逆時針旋轉風機，以"逆"表示。
⒊風機的出風口位置根據用戶需要可制成不同型式。
⒋風機的傳動方式為Ｄ式傳動，電機與風機聯接采用聯軸器傳動。
風機主要由葉輪、機殼、進風口、調節門及傳動組等部件組成。
四、風機的安裝、調整及試運轉
在安裝前首先應準備好安裝用材料及工具，并對風機各部分的機件進行檢查，對葉輪、主軸和軸承等更應特別細致檢查，如發現損傷，應予以修好，然后用煤油清洗軸承箱內部。
在進行安裝操作的過程中必須注意下列幾點：
1、在一些接合面上，為了防止生銹，減少拆卸困難，應涂上潤滑脂或機械油。
2、在上接合面的螺栓時，如有定位銷釘，應先上好定位銷釘，打緊后，再擰緊螺栓。
3、檢查機殼及其它部件內部，不應有掉入和遺留的工具和雜物。
㈠安裝要求
1、按圖紙所示的位置及尺寸安裝，為得到高效率，特別要保證進風口與葉輪之間的間隙尺寸。
2、保證主軸的水平位置，并測量風機主軸與電機軸的同心度及聯軸器兩端面的不平行度。兩軸同軸度不大于0.05mm，聯軸器兩端面平行
