一、風機的用途和特點

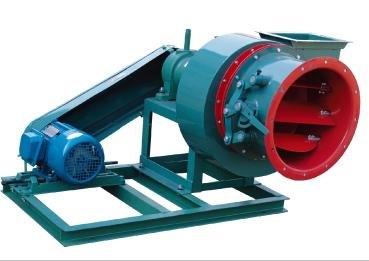

Y5-47型鍋爐離心引風機，是為適應燃用各種煤質并配有除塵裝置的工業鍋爐（1～20T/h）而聯合設計的，****全壓效率達89.5%的新系列引風機，凡進氣條件相當，性能又相適應者均可選用，但氣體****溫度不得超過250℃。
二、Y5-47型鍋爐離心引風機性能參數表
性能表中提供的參數?！?－№6性能按氣體溫度為250℃，大氣壓力為101325Pa，氣體密度為0.672kg/m3的煙氣介質計算；№8以上性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m3的煙氣介質計算。

產品型號 轉速
r/min 序號 全壓Pa 流量m3/h 電動機
     型號 功率kW
Y5-47№4C 2900 1 1451～990 2750～5060 Y100L－2 3
 3300 1 1873～1284 3130～5750 Y112M－2 4
Y5-47№5C 2620 1 1843～1265 4840～8990 Y132S1－2 5.5
 2900 1 2265～1549 5360～9870 Y132S2－2 7.5
Y5-47№6C 2620 1 2657～1824 8370～15410 Y160M2－2 15
 2850 1 3148～2147 9110～16760 Y160L－2 18.5
Y5-47№8C 1820 1 2530～1726 13780～25360 Y180L－4 22
 1980 1 2991～2049 15000～27600 Y200L－4 30
Y5-47№9C 1740 1 2922～2000 18780～34550 Y225S－4 37
 1820 1 3197～2189 19640～36140 Y225M－4 45
Y5-47№12D 1450 1 3608～2471 37100～68250 Y280S－4 75
Y5-47№12.4D 1450 1 3854～2638 40940～75330 Y280M－4 90

三、風機的型式和結構
⒈引風機制成單吸入，機號有№4、5、6、8、9、12、12.4七種。
⒉引風機又可制成順時針旋轉或逆時針旋轉兩種型式。從電動機一端正視，葉輪工作時順時針旋轉稱為順時針旋轉風機，以"順"表示；逆時針旋轉稱為逆時針旋轉風機，以"逆"表示。
⒊風機的出風口位置以機殼的出風口角度表示。"順"和"逆"均可制成0°、90°和180°三種角度。
風機由葉輪、機殼、進風口、傳動組、及調節門等部分組成。
四、風機的安裝、使用與維護
⒈安裝前應對風機各部件進行全面檢查。機件是否完整，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有否損傷，傳動組是否靈活等等。如發現問題應立即予以修好和調整。
⒉安裝時嚴禁雜物和工具掉入或遺留在機殼內。在一些接合面上，為了防止生銹造成的拆卸困難，應涂上一些潤滑脂或機械油。進、出風管道聯接時應使之自然吻合，不得強行聯接，更不允許將管道等重量加在風機各部件上，力求風機處于穩定的水平位置。
⒊安裝要求
(1)為得到高效率，應按圖紙所示的位置及尺寸進行安裝。特別要保證進風口與葉輪的間隙尺寸。
(2)三角帶傳動的，應使主軸三角帶輪與電機三角帶輪相對應的槽不錯位。套上膠帶后，裝上用戶自制的安全罩，以利安全。
(3)聯軸器傳動的。風機主軸與電機軸的不同軸度，聯軸器兩端面的不平行度均不得超過0.05mm。
(4)安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。
(5)安裝后，試拔動傳動組，避免有過緊或與固定部分碰撞現象。
⒋全部安裝完畢，在總檢合格后，方能進行試運轉。
為了防止電機因過載毀壞，在風機啟動和試運轉時，必須在無載荷（關閉進風管道中的閘門或調節門）的情況下進行。如運轉情況良好，然后逐步打開煙道閘或調節門作滿載荷的正常工況（規定全壓和流量）的連續運轉試驗。所安裝的風機試運行時間不少于2小時，修理安裝后的風機試運轉時間不少半小時。如無異?，F(xiàn)象發生，方可正式投入使用。
鍋爐引風機所選用的功率，系指在特定工況下，加上機械損失、自冷風盤的電耗與應有的貯備量而言，并非風機在風門全開時所配的功率，故在使用時切勿將風門全開（管道有阻力例外），在運轉過程中應嚴格控制電流，不得超過電機額定值，否則均會燒壞電機。
⒌風機的維護
為了避免由于維護不當而引起人為故障及事故發生，預防風機及電動機各方面的自然故障及事故的發生，從而充分發揮設備的效能，延長設備的使用壽命。因此，必須加強風機的維護。
㈠風機維護工作注意事項：
1、只有在風機設備完全正常的情況下方可運轉。
2、如風機設備在檢修后開動時，則需注意風機各部位是否正常。
3、定期清除風機內部特別是葉片處積灰、污垢等雜質，并防止銹蝕。
4、為了確保人身安全，風機的維護必須在停車時進行。
㈡風機正常運轉中的注意事項
1、在風機的開車、停車或運轉過程中，如發現不正?，F(xiàn)象時，應立即進行檢查，設法消除。如發現大故障應立即停車檢修。
2、除每次拆修后應更換潤滑劑外，正常情況下1～3月更換一次潤滑劑。
3、三角膠帶應經常保持膠帶均勻拉緊狀態，周圍溫度不宜過高，并避免膠帶與油脂接觸。
五、單機成套供應范圍
鍋爐引風機一臺，調節門一個，配套電機一臺，電機導軌一副，電機皮帶輪一只，三角膠帶一副，地腳螺栓一副。
六、訂貨須知
訂貨時須注明風機的機號、轉速、流量、壓力、出風口角度及旋轉方向，以及電動機型號、功率、轉速等。
七、外形及安裝尺寸圖

Y5-47№4C～6C鍋爐離心引風機外形及安裝尺寸

機號 進風口 出風口
 D1 D2 D3 m2孔d2 B1 B2 B3 B4 B5 B6 X1n1=B2 X2n2=B5 m1孔d1
№4 φ400 φ440 φ462 12×φ11 200 240 266 253 291 321 3×80=240 3×97=291 12×φ9
№5 φ500 φ540 φ572 16×φ11 250 291 317 317 357 384 3×97=291 3×119=357 12×φ9
№6 φ600 φ645 φ676 16×φ13 300 342 367 380 424 448 3×114=342 4×106=424 14×φ12

機號 安裝及外形尺寸 軸承
 E1 E2 E3 E4 E5 E6 F1 F2 F3 F4 H A0 A A1 φ1 φ2 δ
№4 739 442 297 282 250 351 193 220 90 350 290 61 811 164 φ263 φ262 4 309
№5 912 544 368 352 310 436 219 220 90 350 290 77 870 205 φ329 φ328 5 309
№6 1086 646 440 422 375 521 289 240 35 400 360 92 966 245 φ394 φ393 6 312

Y5-47№8～12.4鍋爐離心引風機外形及安裝尺寸

機號 進風口 出風口 安裝及外形尺寸
 D D1 D2 連接螺栓孔 B1 B2 B3 B4 B5 B6 連接螺栓孔 D0 B7 B8 B9 B10 B11 B12
    直徑 個數       直徑 個數 間距
    d1 n1       d2 n2 n3×b1 n4×b2
№8 φ800 φ860 φ910 φ15 16 400 460 508 507 570 619 φ15 22 5×92 6×95 φ524 480 550 370 450 498 693
№9 φ900 φ960 φ1010 φ15 16 450 515 558 570 630 682 φ15 22 5×103 6×105 φ590 480 550 400 500 558 784
№12 φ1200 φ1270 φ1310 φ15 24 600 655 708 760 828 876 φ15 22 5×131 6×138 φ786 540 610 550 650 740 1037
№12.4 φ1200 φ1270 φ1310 φ15 24 600 685 728 785 858 901 φ15 22 5×137 6×143 φ812 540 610 550 650 764 1064
機號 安裝及外形尺寸
 H0 H1 H2 H3 H4 H5 H6 L0 L L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 L11 L12 S1 S2 S3 S4
№8 564 900 280 829 1485 26
