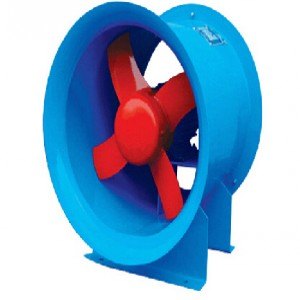

T35-11型軸流通風機可用作一般工廠、倉庫、辦公室、住宅內通風換氣或加強暖氣散熱之用，若將機殼去掉，則可作自由風扇用。也可在較長的排氣管道內間隔串聯安裝，以提高管道中的風壓。
本系列產品均采用葉輪直接裝在電機軸上的直聯結構。在葉輪圓周速度不超過60m/s條件下配用三種轉速：2900、1450、960r/min。面對進風口方向看葉輪為逆時針轉動，進氣方向在葉輪端。
通過本風機的氣體應無腐蝕性及無顯著粉塵，其溫度不得超過60℃。
本系列風機若葉輪、葉片采用鑄鋁整體成形時（也可采用玻璃鋼葉輪、葉片成形），再配用防爆電機，則成為本系列防爆風機，其形式為加"B"即“BT35”系列形式?！癇”表示為"防爆"。
適用于化工、石油、電力、礦山等需防爆場合下使用。
一、T35-11型、BT35-11型軸流通風機性能參數表
性能表中提供的參數，若無特殊說明均按風機的標準進口狀態來計算，即介質為空氣，壓力為101325Pa，溫度為20℃，密度為1.2kg/m3，相對濕度為50％的標準狀態。
產品型號 葉輪直徑
mm 葉輪周速
m/s 主軸轉速
r/min 葉片角度
deg 風量
m3/h 全壓Pa 配用電動機
型號 功率kW
T35-11№2.8 280 42.5 2800 15 1224 128 YU-6322 0.12
20 1742 141 YS-6312 0.18
25 2560 143 YS-6312 0.18
30 2495 165 YS-6322 0.25
35 2778 186 YS-7112 0.37
21.5 1400 15 613 32 YU-6314 0.06
20 873 35.2 YU-6314 0.06
25 1133 35.7 YU-6314 0.06
30 1251 41.2 YU-6314 0.06
35 1392 46.6 YU-6314 0.06
T35-11№3.15 315 47.8 2800 15 1944 170.1 YS-6312 0.18
20 2681 186.6 YS-6322 0.25
25 3418 189.2 YS-7112 0.37
30 3753 217.7 YS-7122 0.55
35 4155 247 YS-7122 0.55
23.9 1400 15 972 42.5 YU-6314 0.06
20 1340 46.6 YU-6314 0.06
25 1709 47.2 YU-6314 0.06
30 1877 54.9 YU-6314 0.06
35 2078 61.7 YU-6324 0.09
T35-11№3.55 355 53.9 2800 15 2783 216.1 YS-7112 0.37
20 3839 237 YS-7122 0.55
25 4895 240.3 Y801-2 0.75
30 5375 279 Y801-2 0.75
35 5951 313.6 Y802-2 1.1
27.0 1400 15 1394 54 YU-6314 0.06
20 1923 59.2 YU-6314 0.06
25 2452 60.2 YU-6324 0.09
30 2692 69.7 YU-6324 0.09
35 2981 78.4 YS-6314 0.12
T35-11№4 400 60.7 2800 15 3980 274.3 Y801-2 0.75
20 5489 300.9 Y802-2 1.1
25 6999 305.1 Y802-2 1.1
30 7685 354 Y90S-2 1.5
35 8508 398.2 Y90L-2 2.2
30.4 1400 15 1993 68.6 YU-6324 0.09
20 2749 75.2 YS-6314 0.12
25 3505 76.2 YS-6324 0.18
30 3849 88.5 YS-6324 0.18
35 4261 99.5 YS-7114 0.25
T35-11№4.5 450 34.2 1400 15 2838 86.8 YS-6314 0.12
20 3914 95.2 YS-6324 0.18
25 4991 96.5 YS-7114 0.25
30 5480 112 YS-7124 0.37
35 6067 126 YS-7124 0.37
T35-11№5 500 38.0 1400 15 4289 112.6 YS-7114 0.25
20 5763 124.8 YS-7124 0.37
25 7273 129.6 Y801-4 0.55
30 7907 145.6 Y801-4 0.55
35 8712 164.6 Y802-4 0.75
25.1 960 15 2839 49.1 YS-8016 0.37
20 3815 54.4 YS-8016 0.37
25 4792 56.8 YS-8016 0.37
30 5235 63.5 YS-8016 0.37
35 5768 71.8 YS-8016 0.37
T35-11№5.6 560 42.5 1400 15 6025 140.9 YS-7124 0.37
20 8097 156.1 Y801-4 0.55
25 10168 162.6 Y802-4 0.75
30 11110 182.1 Y90S-4 1.1
35 12239 206 Y90S-4 1.1
28.1 960 15 3989 61.8 YS-8016 0.37
20 5361 68.4 YS-8016 0.37
25 6732 71.3 YS-8016 0.37
30 7355 79.8 YS-8016 0.37
35 8103 90.3 YS-8016 0.37
T35-11№6.3 630 47.8 1400 15 8579 178.3 Y802-4 0.75
20 11528 197.6 Y90S-4 1.1
25 14477 205.8 Y90L-4 1.5
30 15817 230.5 Y90L-4 1.5
35 17426 260.7 Y100L1-4 2.2
31.7 960 15 5680 78.2 YS-8016 0.37
20 7632 86.6 YS-8016 0.37
25 9585 90.2 YS-8016 0.37
30 10472 101 Y90S-6 0.75
35 11534 114.3 Y90S-6 0.75
T35-11№7.1 710 53.9 1400 15 12280 226.5 Y90L-4 1.5
20 16501 250.9 Y100L1-4 2.2
25 20722 261.4 Y100L2-4 3
30 22641 292.4 Y100L2-4 3
35 24944 331.1 Y112M-4 4
36.7 960 15 8130 99.3 Y90S-6 0.75
20 10925 110 Y90S-6 0.75
25 13720 114.6 Y90S-6 0.75
30 14990 128.4 Y90L-6 1.1
35 16514 145.2 Y90L-6 1.1
T35-11№8 800 60.7 1400 15 17567 287.6 Y100L2-4 3
20 23605 318.6 Y112M-4 4
25 29644 331.8 Y132S-4 5.5
30 32389 371.6 Y132S-4 5.5
35 35682 420.3 Y132M-4 7.5
40.2 960 15 11630 126.1 Y90S-6 0.75
20 15628 139.6 Y90L-6 1.1
25 19626 141.1 Y90L-6 1.1
30 21444 162.9 Y100L-6 1.5
35 23624 184.2 Y112M-6 2.2
T35-11№9 900 45.2 960 15 16560 159.5 Y100L-6 1.5
20 22252 176.7 Y112M-6 2.2
25 27944 184.1 Y112M-6 2.2
30 30352 206.2 Y132S-6 3
35 33637 233.2 Y132M1-6 4
T35-11№10 1000 50.3 960 15 22716 197 Y112M-6 2.2
20 30352 218.2 Y132S-6 3
25 38333 227.3 Y132M1-6 4
30 41882 254.5 Y160M-6 7.5
35 46141 287.9 Y160M-6 7.5
T35-11№11.2 1120 56.3 960 15 31914 247 Y132M1-6 4
20 42884 273.7 Y132M2-6 5.5
25 53855 285.1 Y160M-6 7.5
30 58841 319.3 Y160L-6 11
35 64825 361.1 Y160L-6 11
二、使用、安裝、維修
㈠使用
⒈采用T35－11型軸流通風機，而需在出風口聯接管道時，必須考慮與管道聯接方式，以減少通風機動壓在接管段因擴散而造成的損失。
⒉若用在較長的排氣管道內，可將風機間隔串聯安裝，以增高風壓，但兩臺風機不可相隔過遠。
㈡安裝
⒈安裝前應詳細檢查通風機是否因包裝運輸損壞變形，如有損壞變形，待
