4-72離心風機介紹
4-72型離心風機又稱“4-72離心通風機”，4-72型離心通風機在我國是使用**早的風機，然而也是使用**普通的風機，從高層建筑到地下鐵道，從鍋爐鼓風到廠房換氣，4-72型風機隨處可見。4-72型離心通風機作為一般工廠及大建筑物的室內通風換氣，即可用作輸入氣體，也可用作輸出氣體。空氣和其它不自燃、對人體無害的、對鋼鐵材料無腐蝕性的氣體。
4-72風機的風量從2200~200000m3/小時，風機直徑Φ250~2000mm，風壓324-3200Pa，功率：1.1-220kw，中低壓大風量，有普通型（4-72）、防腐型（F4-72）、防爆型（B4-72）、耐高溫四種規格。電機直聯（A式傳動）、皮帶傳動（B、C、E式傳動）、聯軸器（D式傳動），氣體內不許有粘性物質，所含的塵土及硬質顆粒不大于150mg/m3。氣體的溫度：不超過80℃。

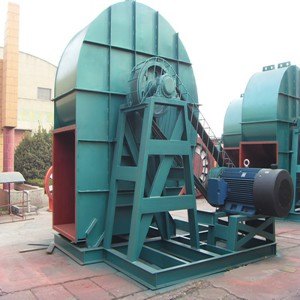

4-72離心風機結構
4-72離心風機出風口示意圖
4-72離心風機可制成右旋轉或左旋轉兩種型式，從電機一側正視，葉輪順時針旋轉者稱右旋風機，以"右"表示；葉輪逆進針旋轉者稱左旋風機，以"左"表示。
4-72離心風機風機的出口位置，以機殼的出風口角度表示。4-72型風機№2.8～6出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，訂貨時不需注明。其中№2.8出風口位置調整范圍是0°～255°，間隔是45°；№16、20出風口位置制成固定的三種0°、90°、180°，不能調整，訂貨時需注明。
4-72離心風機的出口位置以機殼出風口角度表示，設計有0度、90度、180度三種。
4-72離心風機的傳動方式有A、B、C、D四種：№2.8～6采用A式傳動，№8～12采用C、D式傳動，№16～20采用B式傳動。
4-72離心風機主要由葉輪、機殼、進風口、調節門及傳動組等部分組成，具有結構緊湊，安裝方便，便于維修的特點。
4-72離心風機為單吸入式風機。
葉輪：由兩個旋向不同的葉輪組成，每一葉輪各有10個翼型葉片，并具有弧形前盤，鋼板制造，并經動、靜平衡校正，空氣性能良好，經動平衡校正運轉平穩。
機殼：做成二種不同型式。其中№2.8～12機殼作成整體，不能拆開，№16～20的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿中心線垂直分為兩半，用螺栓連接。
進風口：鋼板制成錐弧形流，道制成整體，裝于風機一側，與軸向平行的截面為曲線開關作用是能使氣流順暢時入葉輪，且損失較小。
傳動組：主軸由優質鋼制成。采用滾珠軸承，二只并列的軸承座，用2號鈣鈉基潤滑脂或二硫化鉬潤滑脂潤滑和風葉自冷，結構簡單。
軸承座：采用雙列向心球面軸承，并用鈣鈉基潤滑脂潤滑。

4-72離心風機性能選擇
4-72離心風機參數表
參數符號
1
2
3
4
5
6
φ
0.1884
0.2051
0.2218
0.2361
0.25
0.2637
Ψ
0.458
0.452
0.434
0.413
0.39
0.363
Ψd
0.0335
0.0397
0.0465
0.0528
0.0594
0.0663
λ
0.0995
0.1045
0.1082
0.1106
0.1126
0.1137
ηin
0.867
0.887
0.89
0.882
0.866
0.842
?－流量系數；ψ－全壓系數；λ－功率系數；η－全壓內效率；LSA－比A聲級。噪聲LSA＝LA－10lgqP2
1)設計和使用單位根據所選用之流量和全壓在性能與選用件表中選用引風機的機號、具體性能及配用電動機。
2)性能與選用件表中每一轉速的性能是將****效率90%范圍內的性能按流量等分為八個性能點。
3)風機出廠檢驗性能是在所需流量時全壓值的偏差不超過設計全壓值的±5%。
4-72防爆風機以及防腐風機型號推薦
B4-72型風機可作為易燃揮發性氣體的通風換氣用。氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m。氣體溫度不得超過80C.B4-72型風機的性能與選用件及地基尺寸與4-72型一致，可按其樣本選擇。
F4-72型離心通風機主要用于輸送腐蝕性氣體，但所輸送的氣體不得含粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超80°C。F4-72型離心通風機采用不銹鋼、玻璃鋼或其他耐腐蝕材料制造，其性能和地基尺寸與4-72型離心通風機相同。

4-72離心風機安裝
4-72離心風機安裝注意事項
安裝前：應對風機各部件進行全面檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件是否損傷，傳動組是否靈活等。
安裝時：注意檢查機殼，殼內不應有掉入或遺留的工具或雜物，在一些結合面上為了防止生銹，減少拆卸困難，應涂上一層潤滑脂或機械油。風機與地基結合面和風機進出風管聯接面應仔細調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
安裝要求:
(1)按圖紙所示位置及尺寸安裝，為得到高效率，特別要保證進風口與葉輪的軸向和徑向間隙數據。
(2)安裝后試撥傳動組，檢查是否有過緊或固定部分刮蹭等現象。
(3)聯軸器傳動的，風機主軸與電機軸的不同心度，聯軸器兩端的不平行度均不得超過0.05mm。
(4)安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。
(5)風機安裝后，試撥動傳動組，檢查是否有過緊或與固定部分刮蹭等現象，如有應排除。
4-72風機啟動前，應進行下列準備工作：
1.將進風閥關閉，出風閥門稍開。
2."點車"查看風機及其系統有無異噪、一味、異振，如有應排除之，如無，點車時間逐漸拉長，直至正常運行。
3.風機啟動達到正常轉速時，應在運轉過程中檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時，軸承溫升不得超過環境溫度40°C；軸承部分的均方根速度值不得大于6.3m/s。如發現風機有劇烈振動、撞擊、軸承溫度迅速上升等現象時，則必須緊急停車。

4-72離心風機維護
1.根據使用情況定期清除風機內部，特別是葉片上的積灰和污垢，以防止銹蝕。
2.軸承箱內潤滑油，除在機修時更換外，在正常情況下須六個月左右更換一次。
3.運轉中經常檢查軸承溫度是否正常，軸承溫升應小于40℃。
4.在風機的開車、停車、或運轉時，如發現有異響、異振、異味等不正常情況，應立即停機檢修。
5.為確保人身安全，風機的維護必須在停機、斷電時進行。

4-72離心風機故障檢修講解
1.4-72離心風機劇烈振動
①風機軸與電機軸不同心，皮帶輪槽錯位
②機殼與葉輪或進風口與葉輪摩擦
③基礎的剛度不夠或不牢固
④葉輪鉚釘松動或葉輪變形
⑤葉輪軸盤孔與軸配合松動
⑥機殼、軸承座與支架，軸承座與軸承蓋等聯接螺栓松動
⑦風機進、出口管道安裝不良，產生共振
⑧葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲等原因使轉子不平衡。
2.軸承溫升過高
①車由承箱劇烈振動
②潤滑劑質量不良、變質或含有灰塵、砂粒、污垢等雜質或填充量不足
③軸承箱蓋、座聯接螺栓之緊力過大或過小
④軸與滾動軸承安裝歪斜、前后兩軸承不同心
⑤滾動軸承損壞或軸彎曲。
3.電機電流過大或溫升過高
①開車時進、出氣管道閘門未關
②電機輸入電壓低或電源單相斷電
③受軸承箱劇烈振動的影響
④主軸轉速超過額定值
⑤被輸入氣體中含粘性物質
⑥周圍環境溫度太低，比重過大。
4.風機不能起動，開關跳閘
葉輪反方向旋轉；
開關容量配小，或熱保護器整定值過小不合理；
起動電流過大，對大功率容量風機建議降壓起動；
風機負荷過大；
電網容量不足，電壓偏低；
線路搭殼漏電；
電機接線錯誤，將Y接法接成△接法（一般情況下3kw以下包括3kw的電機為Y接法，3kw以上為△接法）；
風機轉速不匹配過高；
進線接觸不良或同相位等引起缺相；控制箱附件性能不良，或到風機出線路接觸不良引起缺相。

產品型號 轉速
r/min 序號 流量m3/h 全壓Pa 電動機
型號 功率kW
4-72№2.8A 2900 1 1131～2356 994～606 Y90S-2(B35) 1.5
4-72№3.2A 2900 1 1688～3517 1300～792 Y90L-2(B35) 2.2
1450 1 844～1758 324～198 Y90S-4(B35) 1.1
4-72№3.6A 2900 1 2664～5268 1578～989 Y100L-2(B35) 3
1450 1 1332～2634 393～247 Y90S-4(B35) 1.1
4-72№4A 2900 1 4012～7149 2014～1320 Y132S1-2(B35) 5.5
1450 1 2006～3709 501～329 Y90S-4(B35) 1.1
4-72№4.5A 2900 1 5712～10562 2554～1673 Y132S2-2(B35) 7.5
1450 1 2856～5281 634～416 Y90S-4(B35) 1.1
4-72№5A 2900 1 7728～15455 3187～2019 Y160M2-2(B35) 15
1450 1 3864～7728 790～502 Y100L1-4(B35) 2.2
4-72№6A 1450 1 6677～13353 1139～724 Y112M-4(B35) 4
960 1 4420～8841 498～317 Y100L-6(B35) 1.5
4-72№6D 1450
