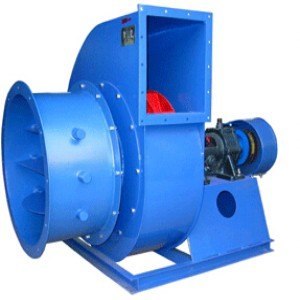

Y5-48鍋爐引風機介紹

Y5-48型離心引風機又稱“Y5-48鍋爐引風機”、“Y5-48鍋爐離心引風機”，Y5-48鍋爐引風機是為燃用各種燃質并配有消煙除塵裝置的每小時1噸至20噸處理量的工業鍋爐配套設計的******全壓效率達91%的引風機，凡進氣條件相當，性能相近者均可選用，但要注意******溫度不得超過250攝氏度，在引風機前必須加裝效率不得低于85%的除塵裝置，以降低進入風機的煙氣含塵量，提高風機壽命。引風機制成單吸入式，機號有№3.15、4、5、6、7、8、9、10、11、12、12.4共十一種。
目前鍋爐系列繁多，燃用煤質優劣懸殊，配用除塵器阻力不一，所配引風機的風壓、風量差異較大，為適應上述情況，考慮到風機的經濟性，除配20噸/小時鍋爐的引風機因功率較大而采用D式傳動外，其余均采用C式傳動，這樣不僅能以同一個機號不同轉速來滿足同一噸位鍋爐配置各類除塵器的要求，減少了風機的系列機號，而且也便于使用單位根據實際情況，自行變換主軸轉速來獲得所需要較為理想的風量和風壓。
Y5-48鍋爐引風機結構

Y5-48鍋爐引風機可制成右旋轉或左旋轉兩種型式，從電動機端正視風機，如葉輪按順時針方向旋轉轉為右旋轉，以"右"表示，葉輪按逆時針方向旋轉，為左旋轉，以"左"表示。
Y5-48鍋爐引風機的出口位置以機殼的出風口角度表示，"順""逆"風機均可制成0度、90度、180度共三種角度。
Y5-48鍋爐引風機的轉動方式為C式、D式、電動機和風機聯接分別采用帶輪動和彈性聯軸器直接轉動。
Y5-48鍋爐引風機主要由葉輪、機殼、進風口、調節門及傳動組等部分組成。
Y5-48鍋爐引風機為單吸入式風機。
葉輪：由12個片材料為Q345（16Mn）的后傾平板葉片、焊接于弧形前盤與平板形的后盤中間。成形后的葉輪經過靜、動平衡試驗，因此運轉平穩，有較高的強度和耐磨性，使用壽命較長。
機殼：用鋼板焊接成蝸殼形整體?！?以上"右""左"轉通用。
進風口：斂散式進風口制成整體結構，用螺栓固定在機殼入口側。
傳動組：主軸由優質鋼制成。采用滾珠軸承，二只并列的軸承座，用2號鈣鈉基潤滑脂或二硫化鉬潤滑脂潤滑和風葉自冷，結構簡單。
調節門：Y5-48均裝有調節門，用以調節風機的流量、調節門軸向安裝在進風口前面，由于采用了外部傳動的結構、靈活方便。調節范圍由90度（全閉）到0度（全開）。№8以上調節門的板把位置從進風口方向看、在右側。對順旋轉風機板把從下往上推是由全閉到全開方向，對于逆旋轉風機、板把從上往下拉是由全閉到全開方向。
為使調節門各部位正常工作，必須很好地潤滑。對引風機，因氣體溫度較高，潤滑脂采用高溫（260℃）潤滑土脂，在高溫運轉時仍能保證潤滑作用。

Y5-48鍋爐引風機性能選擇

由無因次參數計算有因次參數的公式
?－流量系數；ψ－全壓系數；λ－功率系數；η－全壓內效率；LSA－比A聲級。噪聲LSA＝LA－10lgqP2
1)設計和使用單位根據所選用之流量和全壓在性能與選用件表中選用引風機的機號、具體性能及配用電動機。
2)性能與選用件表中每一轉速的性能是將******效率90%范圍內的性能按流量等分為八個性能點。
3)風機出廠檢驗性能是在所需流量時全壓值的偏差不超過設計全壓值的±5%。
4)在性能與選用件表中№3.15按氣體溫度t=250℃，大氣壓力Pa＝101.325kPa，氣體密度ρ＝0.672kg/m3時的煙氣介質計算?！?以上按氣體溫度t=200℃，大氣壓力Pa＝101.325kPa，氣體密度ρ＝0.742kg/m3時的煙氣介質計算，風機的選擇曲線與性能表均指調節門葉片為全開（0°）時的風機性能。

Y5-48鍋爐引風機安裝

Y5-48鍋爐引風機安裝注意事項
1.在安裝前應對風機各部件進行全面檢查。如機件是否完整，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等等。如發現問題，應予以修復。
2.安裝時注意檢查機殼、殼內不應有掉入和遺留的工具或雜物，在一些接合面上，為防止生銹，減少拆卸困難，應涂上潤滑脂或機械油。風機與地基接合面，進出風管道聯接面均應仔細調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
安裝要求:
(1)按圖紙所示位置及尺寸安裝，為得到高效率，特別要保證進風口與葉輪的軸向和徑向間隙數據。
(2)三角帶傳動的，應使主軸三角帶輪與電機三角帶輪相對應的槽不得錯位。套上膠帶后，應裝安全罩（用戶自制），以利安全。
(3)聯軸器傳動的，風機主軸與電機軸的不同心度，聯軸器兩端的不平行度均不得超過0.05mm。
(4)安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。
(5)風機安裝后，試撥動傳動組，檢查是否有過緊或與固定部分刮蹭等現象，如有應排除。

Y5-48鍋爐引風機維護

1.根據使用情況定期清除風機內部，特別是葉片上的積灰和污垢，以防止銹蝕。
2.軸承箱內潤滑油，除在機修時更換外，在正常情況下須六個月左右更換一次。
3.運轉中經常檢查軸承溫度是否正常，軸承溫升應小于40℃。
4.在風機的開車、停車、或運轉時，如發現有異響、異振、異味等不正常情況，應立即停機檢修。
5.為確保人身安全，風機的維護必須在停機、斷電時進行。
Y5-48鍋爐引風機型號參數表

機號 轉速r/min 全壓(Pa) 流量(m3/h) 功率(KW) 電機型號
4C 2900 990-1451 2750-5060 3 Y100L-2
4C 3300 1285-1873 3130-5750 4 Y112M-2
5C 2900 1549-2265 5360-9870 7.5 Y132S2-2
5C 2920 1265-1844 4840-8900 5.5 Y132S1-2
6C 2850 3148 9110-10200 15 Y160M2-2
6C 2850 2148-3148 11300-16760 18.5 Y160L-2
6C 2620 1824-2658 8370-15410 15 Y160M2-2
8C 1820 2530 13780-15430 18.5 Y180M-4
8C 1820 1726-2501 17080-25360 22 Y180L-4
8C 1980 2050-2991 15000-27600 30 Y200L-4
9C 1740 2001-2922 18780-34550 37 Y225S-4
9C 1820 2903-3197 19640-29070 37 Y225S-4
9C 1820 2187-2736 31420-36140 45 Y225M-4
12D 1450 2471-3609 37100-68250 75 Y280S-4
12.4D 1450 2638-3854 40940-75330 90 Y280M-4Y5-48鍋爐引風機安裝解析圖
Y5-48鍋爐引風機故障檢修講解

1.Y5-48鍋爐引風機劇烈振動
①風機軸與電機軸不同心，皮帶輪槽錯位
②機殼與葉輪或進風口與葉輪摩擦
③基礎的剛度不夠或不牢固
④葉輪鉚釘松動或葉輪變形
⑤葉輪軸盤孔與軸配合松動
⑥機殼、軸承座與支架，軸承座與軸承蓋等聯接螺栓松動
⑦風機進、出口管道安裝不良，產生共振
⑧葉片有積灰、污垢、葉片磨損、葉輪變形、軸彎曲等原因使轉子不平衡。
2.軸承溫升過高
①車由承箱劇烈振動
②潤滑劑質量不良、變質或含有灰塵、砂粒、污垢等雜質或填充量不足
③軸承箱蓋、座聯接螺栓之緊力過大或過小
④軸與滾動軸承安裝歪斜、前后兩軸承不同心
⑤滾動軸承損壞或軸彎曲。
3.電機電流過大或溫升過高
①開車時進、出氣管道閘門未關
②電機輸入電壓低或電源單相斷電
③受軸承箱劇烈振動的影響
④主軸轉速超過額定值
⑤被輸入氣體中含粘性物質
⑥周圍環境溫度太低，比重過大。
