一、用途與特點

   生產壓濾機等產品己有30多年歷史。由于對濾板材質的改進，曾獲輕工部優秀新產品獎。目前生產的TCYL框式壓濾機是參照進口壓濾機的改進型。采用油壓壓緊及自動退回濾板。產品被陶瓷、化工、染料、食品、機電、環保等行業廣泛選用。
壓濾機的工作原理是在一定的壓力差作用，料漿中的水份通過過濾介質（濾布一般使用純絳綸布）的毛細孔流出，經濾板的濾水槽出水孔排出而得到一定含水率的泥餅。因此輸送過濾介質的壓力越高過濾速率越高，脫水后的泥餅含水率越低。我廠生產的壓濾機脫水壓力可達到0.5~0.8MPa，大大高于國內其它單位生產的壓濾機脫水壓力0.4~0.5MPa。
濾板具有耐溫、耐壓高，脫水效果好，不易碎裂，壽命長等優點。




二、技術規格

1、濾片規格                                          □700×700
2、濾片有效規格                                      □620×620
3、濾片數                                            視過濾面積定
4、過濾面積                                          20M2~60M2
5、總?cè)莘e                                            2.53M3~6.07M3
6、濾液出液方式                                      明流或暗流
7、油缸工作壓力                                      10~14MPa
8、油泵電機                                          1.1kw~1.5kw
9、工作壓力（濾室工作壓力）                          ＜0.5~0.8MPa
10、產量（每次榨泥量）                               由容積和原料比重確定
11、全機總重                                         約2000kg~5500kg
12、外形尺寸（長×寬×高）                         （3000~5000）×970×1320



三、結構概述

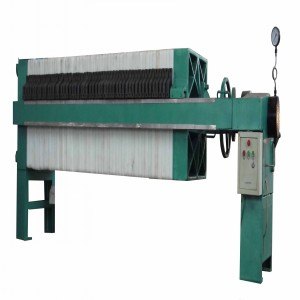

TCYL框式半自動油壓壓濾機由液壓系統、電器控制系統、機架、濾板等四部份組成。
液壓系統由電機、油泵、液壓站、油箱等組成。
機架部份由橫梁、支架、榨頭、榨尾等組成，用于安裝液壓部份及支承濾板。
濾板部份由濾板、濾布夾緊芯子、濾布組成（濾布一般為絳綸布，由用戶自備）。
電器控制系統由電氣箱、壓力表、控制開關組成，屬常規控制方法，安全可靠，維修方便。



四、安裝使用

本機為整體安裝，安裝時按橫梁找正，進行二次灌漿，等水泥完全干后，再擰緊地腳螺栓。

在安裝結束后，使用中應注意以下幾點∶
1、使用前，需檢查用油是否符合規定要求（冬季為20#機械油，夏季為液壓油或加
沖一些30#機械油）油泵轉向不能反向轉動，油路開關是否打開。
2、壓力表的指針是否已調定壓力位置，壓力表是否正確靈活，安全閥是否在松開位置
             或己調至合適壓力位置，電磁閥是否在停止位置，控制開關是否完好、靈敏。
3、 布是否裝夾完畢，濾布芯子必須夾緊，濾布不能有折疊現象。
4、 開車時，按動壓緊按鈕，榨頭立即前移，必須隨機觀察壓力表的指針移動情況，如果指針到達設定壓力位置時，油泵仍不停止工作，必須人工停車。
5、 壓濾機壓緊后，打開進漿閥，啟動泥漿泵開始進漿，根據不同物料確定進漿壓力和進漿時間，泥漿泵停機后，必須打開回漿閥，將余漿回掉，以免影響泥餅的含水率，也可防止卸榨時余漿飛濺。
6、 卸榨時，必須先泥漿泵停機，關閉壓濾機漿閥，再開動油泵，活塞桿及榨頭后退，后退時定要觀察榨頭碰到控制開關時就停機，如果控制開關失靈，必須立即人工停機。
7、 卸榨時人工拉開濾板，泥餅自動落下，下一次操作重復以上操作過程，但在濾板閉合前必須注意去除濾板上閉合面上的物料和大顆粒砂粒，防止濾布重疊，以保證密封。
8、 必須注意出水孔暢通，以免堵塞后產生跑漿現象。
由于中壓復合橡膠濾板厚度制造誤差較大，因此開始使用時整機可能多1~2片濾板，待使用一段時間濾板壓縮后加入。
五、潤滑

本機主要是油泵部份的潤滑，而軸承零件都是浸在油中工作的，因此潤滑情況良好，在液壓系統中使用的油液是否合適是非常重要的，本油泵需使用∶夏季30#機械油、冬季20#機械油，甚至更高的粘度。
每三個月要檢查一下油箱油液是否在規定的油面線上，油液中是否有雜質，要清洗一下濾油器，保持油液的清潔，如果發現油質變化或跑入空氣要更換新油，新機第一次使用液壓油在使用7~14天后必須更換。
過濾面積 20平方 25平方 30平方 40平方 50平方 60平方

L1 機械鎖緊 1915 2150 2395 2875 3355 3835
液壓鎖緊 1650 1880 2130 2610 3090

L2 機械鎖緊 2130 2370 2610 3090 3570 4380
液壓鎖緊 1875 2110 2355 2835 3415

L3 機械鎖緊 2340 2580 2820 3300 3780 4580
液壓鎖緊 2100 2340 2580 3060 3540

L4 機械鎖緊 2700 2930 3170 3650 4100 5050
液壓鎖緊 2600 2810 3050 3530 4000
濾片數 25 31 37 49 61 73

七、基礎圖
過濾面積 20平方 25平方 30平方 40平方 50平方 60平方

L1 機械鎖緊 1780 2010 2250 2720 3180 3650
液壓鎖緊 1525 1735 1975 2455 2925

L2 機械鎖緊 2130 2370 2610 3090 3570 4380
液壓鎖緊 1875 2115 2355 2835 3415

L3 機械鎖緊 2420 2650 2900 3400 3880 4700
液壓鎖緊 2175 2420 2660 3150 3640
