西門子RS485總線連接器參數     西門子RS485總線連接器規格

———————————————————————————————————————
| 我公司是西門子上海代理商，專業代理西門子全系列工控產品，價格優勢，品質保證。
| 上海贊國自動化科技有限公司   細節決定成敗，態度成就完美。
| 聯系人： 唐工
| 電話（Tel）：-021-31129607
| 傳真（Fax）：-021-67633621
| 聯系QQ ：2845095600
| 郵箱：2845095600@qq.com
| 24小時銷售技術服務熱線 ：13918814080
| 地址（Add）：上海市松江區思賢路1855弄91號
| 我公司只銷售西門子原裝正品，享受西門子免費一年保修
————————————————————————————————

6ES7972-0BA12-0XA0
6ES7972-0BA12-0XA0
6ES7972-0BA30-0XA0
6ES7972-0BA41-0XA0
6ES7972-0BA52-0XA0
6ES7972-0BA60-0XA0
6ES7972-0BB12-0XA0
6ES7972-0BB41-0XA0
6ES7972-0BB52-0XA0
6ES7972-0BB60-0XA0
以下各種不同版本的總線連接器可以按最佳的方式應用于被連接的設備：

具有軸向電纜出口（180°）的總線連接器，例如用于 PC 和 SIMATIC HMI OP ，用于傳輸率達到 12 Mbit/s 的具有集成的總線終端電阻器的設備
具有垂直電纜出口（90°）的總線連接器
這種連接器可以使用傳輸率高達 12 Mbit/s 的具有集成總線終端電阻器的垂直電纜出口（具有或者沒有 PG 接口）。 傳輸速率達到 3.6 或者 12 Mbit/s 時， 就需要在具有附加 PG 接口的總線連接器和編程設備之間用 SIMATIC S5/S7 連接電纜。

具有 30°電纜出口（低成本版本）的總線連接器，不帶傳輸速率 1.5 Mbit/s 的 ΠΓ 接口，不帶集成的總線終端電阻器。
PROFIBUS FastConnect RS485 總線連接器 （90° 或 180° 電纜引出線）， 最大傳輸速率可達 12 Mbit/s，采用隔離位移法（適用于剛性和柔性電線）可以很方便地進行安裝。
總線連接器直接插入到 PROFIBUS 節點或者 PROFIBUS 網絡組件的 PROFIBUS 接口（9 針式 Sub-D 型非插入式連接器）。

進線和出線 PROFIBUS LAN 電纜通過連接器中的四個端子連接。

使用從外部很容易接近的開關（ 6ES7 972-0BA30-0XA0 除外）來連接集成在總線連接器中的線路終接器。 在這里，進線和出線總線電纜在連接器中是分開的（隔離功能）。

PROFIBUS 兩端都必須如此。
用于 PROFIBUS 的 RS485 總線連接器，可用于連接 PROFIBUS 節點或 PROFIBUS 網絡部件到 PROFIBUS 總線電纜。
用于將 PROFIBUS 節點連接到 PROFIBUS 總線電纜
易于安裝
FastConnect 插頭采用絕緣刺破連接技術，可確保極短的組裝時間
集成端接電阻 (6ES7 972-0BA30-0XA0 中不具有)
通過專用總線連接器連接的編程器，無需額外安裝網絡節點。

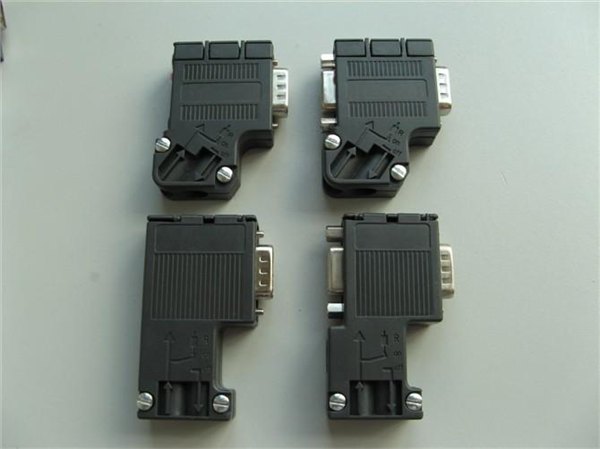

西門子RS485總線連接器                                訂貨號：6ES7972-0BB52-0XA0

用于 PROFIBUS 的 RS485 總線連接器，可用于連接 PROFIBUS 節點或 PROFIBUS 網絡部件到 PROFIBUS 總線電纜。

總線接頭

6ES7 972-0BA12-0XA0
6ES7 972-0BB12-0XA0
6AG1 972-0BB12-0XA0  ¹⁾

6ES7 972-0BA41-0XA0
6ES7 972-0BB41-0XA0
6AG1 972-0BB41-0XA0  ¹⁾

6ES7 972-0BA30-0XA0  ²⁾

電纜引出線

90°  電纜出線

35° 電纜出線

30° 電纜出線

傳輸速率

9.6 Kbit/s 到 12 Mbit/s

9.6 Kbit/s 到 12 Mbit/s

9.6 至 1500 KB/S

端接電阻

集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的

集成電阻器組合和隔離器的功能可使用一個滑觸開關選擇：如果連接有電阻器，則引出總線是斷開的

無端接電阻，
不能用于總線上的第一個或最后一個設備

6ES7390-0AA00-0AA0    U型連接器
6ES7390-1AB60-0AA0DIN導軌（160mm）
6ES7  390-1AE80-0AA0  導軌(480mm)
6ES7  390-1AF30-0AA0導軌(530mm)
